PH-Elektrodin kytkeminen logikkaan

[cube122]

Kotoa löytyisi täysin ohjelmoitava logikka lähdöillä ja tuloilla, mahdollisuus näyttöön yms. Kysymys kuuluukin että mahtaako kukaan tietää mitä ko. http://www.aquaristikshop.com/cgi-bin/n ... temartic_e elektrodi antaa ulos vaatiiko käyttöjännitettä jne. En viitsisi turhaa alkaa ostamaan jos ei sovi. Samalla saisin laitettua siihen lämmöt, pumput, valot ja vedenvaihdot ja lannoitteet. Aika lailla täydellisesti automatisoitu tulisi.

[pikku-barbi]

logiikassa on varmaan analogia sisääntulo 0-5v tai jotain muuta vastaavaa. pH-elektrodi tuottaa taas jännitten, joka on suunnelleen -0,42-0,42v elikkä singnaali pitää muuntaa sillain, että logiikka ymmärtää sitä. pH elekrodissa on myös on suuri vastus ja virta on täten pieni. Esim yleismittarilla ei voi mitata elektrodia, koska se rasittaisi liikaa pH-anturia. Elikkä tarvitaan vahvitin, joka ei rasita pH-anturia. Tässä suunittelemani vahvituspiiri. En tiedä vielä toimiiko piiri. Jännitegeneraattorilla antaa ainakin oikeita jänniteitä ulos. Mutta kerron lähi viikoina kävikö käry.



Toimintaperiaate vahvistuspiirllä on seuraavanlainen: Piiri vahvistaa -0.410v..0.410v -5v..5v jonka jälkeen se muutta sen 0v..5v jotta mikrocontrolleri osaa lukea sen.

Itse olen aikeissa rakentaa akvaariotietokonetta jonka ytimenä olisi pic-mikrokontrolleri. [/img]

[Jorg]

No niin.
Mulla olis tuolla kaapissa ylimääräinen läppäri jota olen ajatellut käyttää altaan tekniikan ohjauksessa. Onko hyviä ideoita/linkkejä miten ihmiset ovat tietokonetta altaissaan käyttäneet ?
Sinänsä ei allas tietokonetta vaadi mutta hauska se on "räpeltää" ajan kuluiksi..

[cube122]

Loistavaa ja kiitoksia, pitääpä laittaa tilaukseen ja alkaa kikkailemaan.
Sehän tuossa minun logiikassa mukavaa onkin kun ei tarvi mitään epävarmaa tietokonetta pyörittämään vaan on aivan itsenäinen. Ja säädöt voi tehdä suoraa siittä kun sen lcd:n laitan. (Ei muuten näkynyt tuo sinun piirisi, mutta jos viitsisit laittaa vaikka sähköpostiin)
Mistä muuten sait tietää tuon jännitteen, vai mittailitko itse?

[pikku-barbi]

Siis et voit kytkeä suoraan pH-elektrodia logiikaan. tarvit sen vahvistimen! En ainakaan usko, että toimii suoraan. Tuskin logiikka lukee osaa tulkita miinus jänniteitä ja plus jännitellä logiigan resoluutio ei riitä.
Esim 0-5v a/d 8bit
5000mv/128=39mv
ja yhden pH:n tiputus jänniteessä on 410mv/7=59mv eli 8bit logiikka ei pysty edes 0,5 pH asteen tarkkuudella mittamaan. 10bit a/d:lla varutettu taas pystyy lukemaan 0.1 pH asteen tarkkuudella, mutta tuskin 0-7 pH aluetta osaa enään lukea, kun jänniteet muuttuvat negatiiviseksi. En tosin tiedä oikeastaan mitään logiikoista, mutta olettasin, että ne ovat alle 10bit ja sisään tuloks 0-5v tai jotain sinnepäin.

Ja kuten kerroin pH-elekrodin jännitettä ei saa mitata suoraan yleismittarilla, koska se rasittaa liikaa elektrodin ohutta lasiseinämää.

Lisää tietoa elekrodista esim wikipediasta.

http://en.wikipedia.org/wiki/PH_meter

[cube122]

Ymmärsin jo ensimmäisestäkin viestistä . Tarkoitus olikin saada tietoa mitä sieltä elektrodilta tulee, että tietää mitä pitää tehdä, kiitoksia siittä. Piti vain saada varmistus että on jotenkin mahdollista, tuleeko kaikista sama jännite vai riippuuko elekrodista ja mistä sen jännitteen saa selville?
Tuollaisen vahvistimen teko ja mitoitus ei ole ongelma, ja oikeassa olet tuon logiikan sisääntulo jännitteen osalta eli on 0-5v ja 10bit. Vahvistimethan tarvin ohjauksiinkin . Tosin ainoa mikä on toistaiseksi on osoittautunut ongelmaksi on juuri tämä PH.

[pikku-barbi]

Osaakko sanoo toimiiko toin mun suunnittelema piiri ? Pitäs tänään kokeilla, jos vaan saan elektrodin hommattua. Ja operaatiovahvitimena toimii tossa piirissä tl081. Vahvistimen saa hommattua esim. bebekistä. Kaikki vahvistimet ei kait käy?

Tässä on kuvia pikkasen projektissani, jos on apua.

http://picasaweb.google.fi/juri.paavilainen

[pikku-barbi]

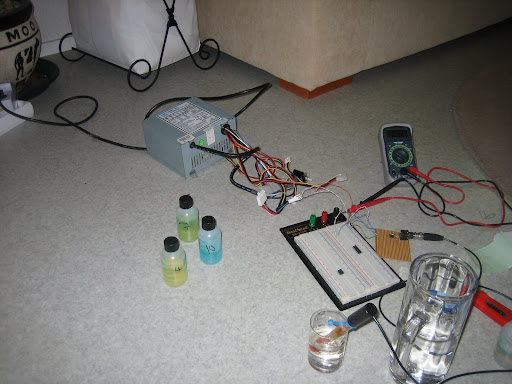

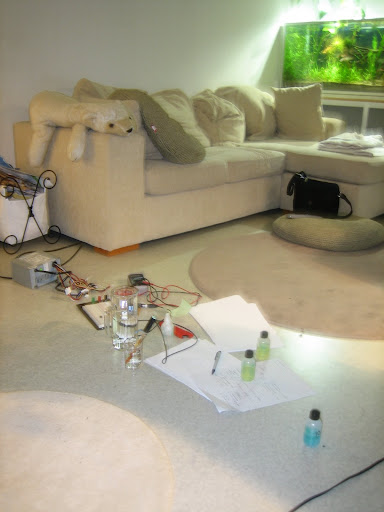

Testasin tänään piirin. Kohinaa ynnä muuta on suhteellisen vähän. Piiristä puuttuu vielä osa, joka muuntaa pH-singnaalin 0..5v. Mutta muuten toimi hienosti tässä vähän kuvia, jos jotakin kiinnostaa.









Loput kuvat osoitteessa

http://picasaweb.google.com/juri.paavilainen/PHSDin
