TC420 led kontrolleri

[jayjay70]

Olisko vinkkiä mikä mulla on tuossa ajastuksessa pielessä? Tuolla setupilla 21.31 jälkeen sammuu tuo 2 kanavan sininen kokonaan, vaikka mun logiikalla pitäis himmentyä tuonne 03.30 asti.

[Heska]

Olisko vinkkiä mikä mulla on tuossa ajastuksessa pielessä? Tuolla setupilla 21.31 jälkeen sammuu tuo 2 kanavan sininen kokonaan, vaikka mun logiikalla pitäis himmentyä tuonne 03.30 asti.

TC-420 vuorokausi vaihtuu 24:00 eli 0:00, eli laita 23:59 kanava2 60% ja 0:01 kanava2 60% niin ei sammu ja vaihtuu klo 03:30 uuteen arvoon.
Olen vissiin unohtanut kertoa tuon ominaisuuden(omituisuuden).
PS.Minkälaiset valot teit Jayjay70, onko kuvaa?

[jayjay70]

Kiitos! Pitääpä ohjelmoida noin.

Mulla on siis Juwelin 180l pikku allas vaan ja tällä hetkellä ainoastaan kaksi ledinauhaa takaseinässä. 3000K sarastuvalo ja sininen kuuvalo.

Tarkoitus laittaa kolme tai neljä nauhaa maks. 3000K, 6500K, 10-12000K ja sininen. Mulla on powerina 16V IBM laturi eli 60% tuo kontrolleri antaa ulos 12V - mikä on siis noille ledinauhoille 100%:)

Tuolta Akvaario FB ryhmästä voi kattoo videon https://www.facebook.com/video.php?v=10204209706179489

[Heska]

Tuli vähän kiireessä vastattua toi edellinen kun oli menoa, eli 23:59 nollaantuu arvot jos niitä ei jatkaa heti 00:01 samoilla arvoilla. Toi hassu ominaisuus on monissa kaupallisissakin valoissa.
Mut noi sun rivit vähän ihmetyttää aamusta jo melko korkeita prosentteja(yleensä ohjelmoidaan auringonnousu aamuksi ja sit päivemmällä kirkaat valot ja illalla auringonlasku). Ja sit sulla kolmos kanava pelkkää nollaa onko siinä kiinni mitään ledejä?
Ja illalla sininen nousee 60% kunnes vasta yöllä klo 03:30 pienenee ja 03:31 pois päältä ? Ilmeisesti sun siniset todella pienet tehot kun jos itse vetäisin yöksi siniset 60% olis koko allas voimakkaan sininen ja kalat räikeän väriset"
Itsellä koko yön siniset pienillä prosenteilla.
Klo 9 ja klo14 rivit pelkkää nollaa, mikä idea? Jos turhia niin poista delete:llä.
Vai onks nää rivit vaan vähän testiä varten ja sit lisäilet/säätelet niitä?

[Heska]

Kiitos! Pitääpä ohjelmoida noin.

Mulla on siis Juwelin 180l pikku allas vaan ja tällä hetkellä ainoastaan kaksi ledinauhaa takaseinässä. 3000K sarastuvalo ja sininen kuuvalo.

Tarkoitus laittaa kolme tai neljä nauhaa maks. 3000K, 6500K, 10-12000K ja sininen. Mulla on powerina 16V IBM laturi eli 60% tuo kontrolleri antaa ulos 12V - mikä on siis noille ledinauhoille 100%:)

Tuolta Akvaario FB ryhmästä voi kattoo videon https://www.facebook.com/video.php?v=10204209706179489

Ton 16V powerin tilalle olis kyllä parempi 12V poweri ettet vaan lyhennä niiden lednauhojen ikää, kun voivat 16V käydä ylilämpöisinä.
TC-420 on pwm-kontrolleri, linkissä mitä pwm tarkoittaa
http://www.google.fi/search?q=pwm&clien ... UoAA&dpr=1 eli ulos tulee 16V powerilla 16V pulssimuotoista(katso linkki kuvia) jännitettä joka esim. Jännitemittarilla DC-alueella mitattuna voi tietyllä prosenttiarvolla näyttää 12V, koska mittari ottaa keskiarvot pulssijännitteestä.
Pulssisuhdetta muuttamalla 0-100 saadaan eri kirkkaudet.
Heskan elektroniikkakoulu osa1.

[jayjay70]

Hyvä tietää tuokin miten ulostulojännite muodostetaan!

Nuo on tollasia testiledejä ja tilalle tulee joka tapauksessa uudet nauhat Alilta jossain vaiheessa.

Voikos noiden moodien välilllä vaihtaa automaattisesti? Sais siis tavallaa viikko ohjelman erilainen valaistus joka päivälle. Vois vähän muutella ohjelmaa ja katella mikä näyttää parhaalta. Tosin nyt jo viikon käytön jälkeen VAIKUTTAA siltä, että kasbit kasvais paremmin? En tiedä tuntuuko vaan, mutta osa kasveista näyttäs humahtaneen isommiksi.

[Heska]

Hyvä tietää tuokin miten ulostulojännite muodostetaan!

Nuo on tollasia testiledejä ja tilalle tulee joka tapauksessa uudet nauhat Alilta jossain vaiheessa.

Voikos noiden moodien välilllä vaihtaa automaattisesti? Sais siis tavallaa viikko ohjelman erilainen valaistus joka päivälle. Vois vähän muutella ohjelmaa ja katella mikä näyttää parhaalta. Tosin nyt jo viikon käytön jälkeen VAIKUTTAA siltä, että kasbit kasvais paremmin? En tiedä tuntuuko vaan, mutta osa kasveista näyttäs humahtaneen isommiksi.

TC-420:llä ei saa valitettavasti tehtyä kuin vuorokausiohjelman joka toistuu samanlaisena joka viikon päivä.
Semmoisten joilla saisi tuon haluamasi viikko-ohjelman hinnat pompsahtavat jo satoihin euroihin ja useimmat kaupallisetkin akvaariovalaisimet vain vuorokausiajasteisia.
Joo, ajattelin että hyvä se on DIY-rakentelijoiden tietää vähän toiminnastakin vaikka ei olekaan välttämätöntä.
Itsekin huomasin saman että hitaastikin kasvavat kasvit jotenkin nopeammin alkoivat kasvaa loisteputkista ledeihin vaihdossa vaikka tehot Watteina pieneni, jotain taikaa ledeissä on.

[Aqualung]

Onkos kukaan saanut tuota pledin softanpas___ auki windows8:lla? Muuta winukkaa ei ole eikä piru vie tule, ennen poljen tuon TC:n suohon ja pistän arduinon päähän. Mikkisofta prkl.

[Heska]

Onkos kukaan saanut tuota pledin softanpas___ auki windows8:lla? Muuta winukkaa ei ole eikä piru vie tule, ennen poljen tuon TC:n suohon ja pistän arduinon päähän. Mikkisofta prkl.

Windows 7:ssa toimii mutta kasia en ole kokeillut.
Ei sulta löydy mitään vanhaa kannettavaa jossa XP tms?

[Aqualung]

noup. Tuokin on taloudessa vain koska yliopiston softat ei kaikki käänny kunnolla omenalle.

LedEdit.exe kyllä aukeaa, mutta on kiinalaista kuvaketta.
Time edition controller taas ei aukea lainkaan.

Mutta hei hou, itse TC:ssä on oikea päivä ja aika.

[tounison]

Onkos kukaan saanut tuota pledin softanpas___ auki windows8:lla? Muuta winukkaa ei ole eikä piru vie tule, ennen poljen tuon TC:n suohon ja pistän arduinon päähän. Mikkisofta prkl.

Win8:ssa on yhteensopivuustila tai vastaava. Kun kakkosnappulalla painat sitä .exe ohjelmaa,sieltä valitset joko yhteensopivuustilojen vianmääritys tai ominaisuudet kohdan alta yhteensopivuus. Ominaisuus valikosta saat vaikka xp tilan päälle ja pitäisi asentua. Jos tämä softa toimii win7, luultavasti tota kautta saa tähän kasiinkin.

[Heska]

noup. Tuokin on taloudessa vain koska yliopiston softat ei kaikki käänny kunnolla omenalle.

LedEdit.exe kyllä aukeaa, mutta on kiinalaista kuvaketta.
Time edition controller taas ei aukea lainkaan.

Mutta hei hou, itse TC:ssä on oikea päivä ja aika.

Ei kai ne ole lähettänyt sulle kiinalais softaversiota.

[Aqualung]

No tuon kautta saa jo melkein lähes toimimaan. Wintoosa kyselee sallitaanko ohjelman tehdä muutoksia; kyllä, sallitaan; ja palataan tyhjälle työpöydälle. Hienoa toimintaa.

Ttu mä vihaan Windowsia. Ei edes hymyilytä enää.

Mitenkä niin lähettänyt? On tuolla tuo miniCD paketissa mutta swiduunko tuollaista kuollutta mediaa tunkee? Omenoissa kelkaton systeemi ja tuossa 10" asuksessa ei lainkaan optista. Go flash or go home.

Vai pitääkö oikeasti kaivaa jostain se Samsungin erillinen optinen asema...

[Heska]

Voidaan perustaa Wtoosan vihaajat foorumi.
Mä olen säästänyt eri käyttiksiä Wtoosaastakin kun aina joskus törmää johonkin vanhaan ohjelmaan joka ei uusissa toimi ja kohta tulee Wtoosa 10.
Jos ei onnistu niin voin YV:nä lähettää softan ja kokeilet sillä?

[Aqualung]

Taisi olla jotain vikaa tuossa ladatussa versiossa, sillä hain sen erillisen cd aseman kaapista ja ajoin siitä softan niin ei nikotellut yhtä pahasti. Äkkiäkös sitä asetukset pistää kun vaan saa ohjelman auki ensin.

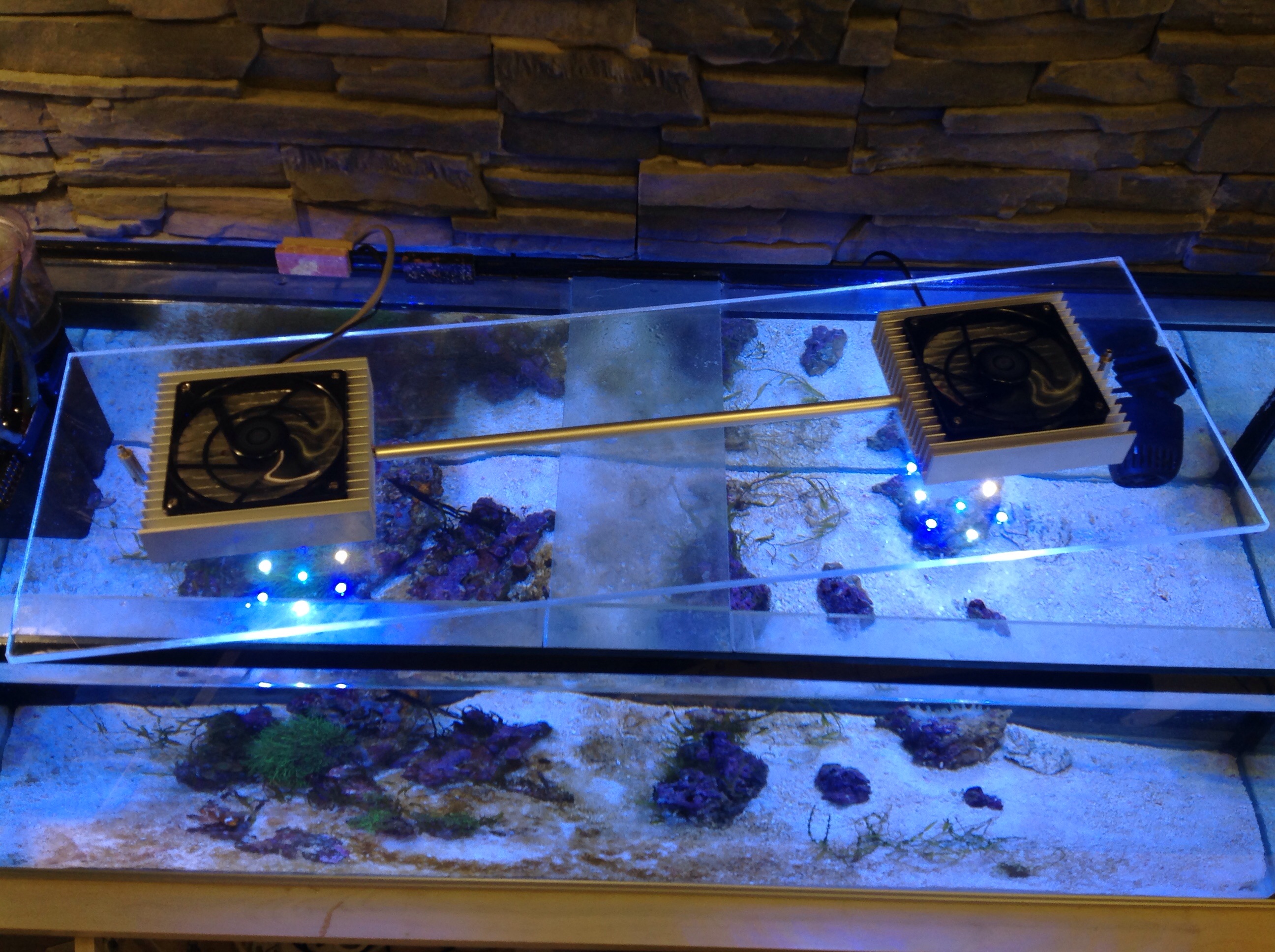

4x RB, 2x 3500K ja 2x 6000K 60%. 2x UV 0%
60 asteen linssit, 100mm tuuletin, 150x150x35 siili.

[Heska]

Heureka, hyvin toimii.

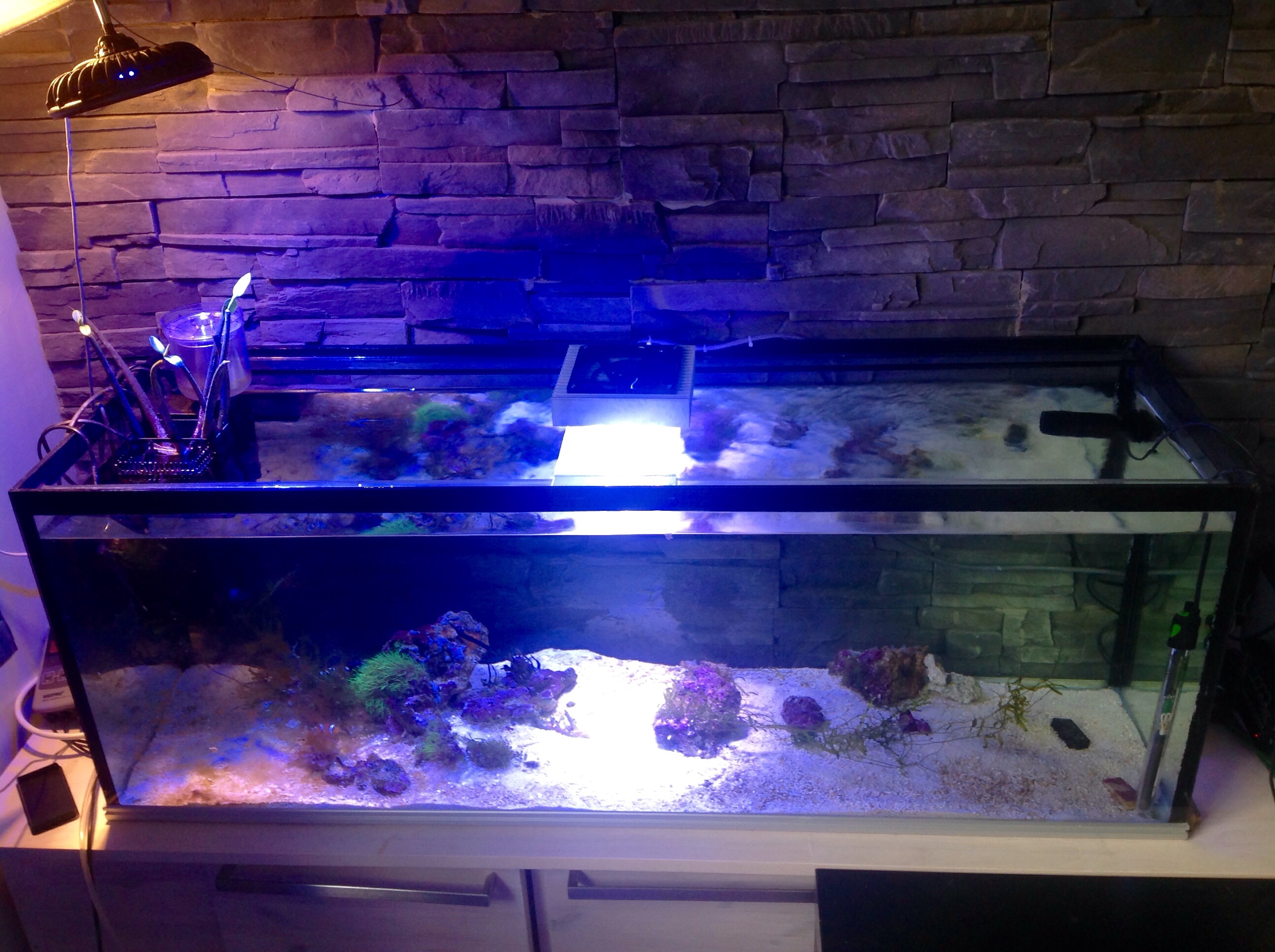

Hyvännäköinen seinä sulla, ei tarvii akvaankaan taustaa kun tommoinen.

[Aqualung]

Huomenna vielä ripustus Aqua Medicin Aquafit kitillä kattoon ja soon siinä. Kuvissa 40% tehoilla.

[Koomikko]

Sehän on pirskatin hieno valaisin.

[Karim]

On tosiaan hieno!

[Aqualung]

Kiitos kiitos. Aika kun vielä näyttää kuinka hyvä tuosta sitten tuli. Vai tuliko lainkaan. Alkutotuttelun jälkeen tuo TC on kyllä ihan näppärä toteuttamaan normi sarastukset yms toistuvat. Eikä säätelykään usbin kautta ole paha rasti.

[Heska]

Designi parempi kuin useimmissa kaupallisissa valaisimissa, tosi tyylikäs on Aqualung.
Eikös olekin helppokäyttöinen sen PLed-ohjelma, vaikka toimiikin vain Wintoosassa.

[Jari79]

Näppärä ja hyvänäköinen valaisin, rakenne kätevä kaksine jäähäreineen
Pistää miettimään vähän erikantilta omaakin valaisinsuunnitelmaa ledejä odotellessa.

[Heska]

http://glassbox-design.com/2008/vitrea- ... g-be-sexy/ tossa ledvalaisin mallia Jari79:lle on ehkä hienoin malli mitä markkinoilla.

[Aqualung]

Miten tuollaisen kanssa mitään huoltaa isommin tms? Kyllä valaisin pitää saada nostettua ylös pois tieltä tarvittaessa niin että valaisee kunnolla hommat eikä ole nostettuna pois kokonaan tai tungettuna jonnekin sivuun. Kattokiinnitys FTW (IMHO).

[Peteuusi]

Morjen,
Ittellä yksi ylimääräinen 150 w kiina ledi jossa tuo 4 kanavainen ohjuspaneeli pimahti. Siinä sai ohjelmoitua yhteensä 9 steppiä. Onko tässä kontrollerissa ääretön määrä steppiä vai montako? Pitää melkein hankkia ja testata.
